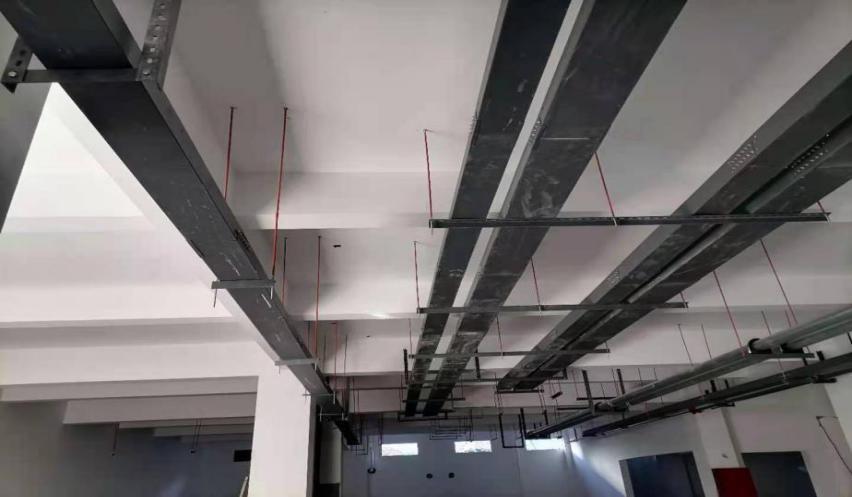

电子信息楼桥架与喷淋专业安装施工作业规范

1. 总则
1.1 目的：为确保电子信息楼内桥架与喷淋系统安装施工作业的安全、质量与进度，规范施工行为，特制定本规范。
1.2 适用范围：本规范适用于电子信息楼内所有桥架（包括强电桥架、弱电桥架）及自动喷水灭火系统（喷淋）的安装施工作业。
1.3 编制依据：依据《建筑电气工程施工质量验收规范》（GB50303）、《自动喷水灭火系统施工及验收规范》（GB50261）、《建筑给水排水及采暖工程施工质量验收规范》（GB50242）及相关设计图纸和技术文件。

2. 施工准备
2.1 技术准备：施工前应组织技术人员熟悉图纸，进行图纸会审，编制施工方案，并向施工人员进行安全技术交底。
2.2 材料准备：桥架、喷淋管材、管件、阀门、支架等材料应具有合格证、质保书，并按规定进行进场检验，不合格材料不得使用。
2.3 机具准备：施工机具应齐全完好，如切割机、台钻、电焊机、扳手、水平仪、卷尺等，并定期检查维护。
2.4 作业条件：施工现场应具备必要的施工条件，如预留孔洞、预埋件位置正确，作业面无障碍物，临时用电安全可靠。

3. 桥架安装施工规范
3.1 支架安装：
3.1.1 支架间距应符合设计要求，无设计要求时，水平直线段支架间距宜为1.5～3m，垂直安装时支架间距不宜大于2m。

3.1.2 支架应牢固可靠，焊接支架应满焊，焊缝饱满无夹渣、气孔；膨胀螺栓固定支架应确保螺栓拧紧，扭矩符合要求。

3.1.3 支架应进行防腐处理，镀锌桥架支架亦应涂刷防锈漆两道。

3.2 桥架安装：
3.2.1 桥架应平整、无变形，内壁无毛刺，接口处应光滑。

3.2.2 桥架连接采用连接板，螺栓紧固，螺母应位于桥架外侧。

3.2.3 桥架水平安装时，水平度偏差不应大于其长度的2/1000；垂直安装时，垂直度偏差不应大于其高度的2/1000。

3.2.4 桥架跨越建筑物变形缝处应设置补偿装置。

3.2.5 桥架与管道、空调设备等净距应符合规范要求，且不得安装在腐蚀性液体管道下方或热力管道上方。

3.3 接地：桥架全长应可靠接地，桥架之间应采用接地跨接线连接，接地电阻应符合设计要求。

4. 喷淋系统安装施工规范
4.1 管道安装：
4.1.1 管道安装前应清除管内杂物，安装间歇时管口应封闭。

4.1.2 管道连接可采用螺纹连接、沟槽连接或焊接，镀锌钢管应采用螺纹连接或沟槽连接，不得焊接。

4.1.3 管道安装应横平竖直，坡度应符合设计要求，坡向泄水装置。

4.1.4 管道支架、吊架间距应符合规范要求，如DN25管道支架间距不大于3.5m，DN50不大于4.5m等，且应设置在接头、弯头处。

4.2 喷头安装：
4.2.1 喷头应在管道试压、冲洗合格后安装，安装时不得对喷头进行拆装、改动，并应使用专用扳手。

4.2.2 喷头溅水盘与吊顶、楼板、墙面的距离应符合设计及规范要求，如直立型喷头溅水盘与楼板距离宜为75～150mm。

4.2.3 喷头应避免安装在障碍物附近，确保喷洒无死角。

4.3 阀门及报警阀组安装：
4.3.1 阀门安装方向应正确，启闭灵活，阀杆位置应便于操作。

4.3.2 报警阀组安装应平整，组件齐全，压力表、试验阀等应便于观察和操作。

4.4 系统试压与冲洗：
4.4.1 管道安装完毕后应进行水压试验，试验压力应符合设计要求，稳压时间不少于30min，无渗漏为合格。

4.4.2 系统冲洗应在试压合格后进行，冲洗水流速度不小于1.5m/s，直至出水清净。

5. 安全施工要求
5.1 施工人员必须佩戴安全帽，高空作业时应系安全带，使用梯子时应有人监护。
5.2 施工现场临时用电应遵守相关规范，不得私拉乱接。
5.3 使用切割机、电焊机等机具时，应遵守操作规程，配备灭火器材，防止火灾。
5.4 桥架及管道搬运时应防止碰撞，严禁抛掷。
5.5 交叉作业时，应做好协调沟通，避免相互影响，防止坠物伤人。
5.6 喷淋系统试压时，应划定危险区域，禁止无关人员进入。

6. 质量验收
6.1 桥架安装验收：检查桥架位置、标高、水平度、垂直度、支架间距、接地等是否符合设计及规范要求，资料齐全。
6.2 喷淋系统验收：检查管道安装、喷头位置、阀门安装、试压冲洗记录等，确保系统功能正常。
6.3 验收时应由施工单位、监理单位、建设单位共同参与，并形成验收记录。

7. 成品保护
7.1 桥架安装后应防止表面损坏，电气配管时不得踩踏桥架。
7.2 喷淋管道安装后应防止重物撞击，喷头安装后应避免涂刷油漆污染。
7.3 各工种交叉作业时，应做好成品保护，防止损坏已安装的桥架和喷淋设施。

8. 附则
8.1 本规范未涉及之处，应按照相关国家标准和行业规范执行。
8.2 施工单位应自觉遵守本规范，确保施工质量与安全，对违反规范的行为应及时纠正并承担相应责任。
